Nel regno delle operazioni di perforazione, i pezzi di perforazione PDC (Polycristalline Diamond Compact) si distinguono come una tecnologia di pietra angolare, rinomata per la loro efficienza e durata in una varietà di formazioni geologiche. Come principale fornitore di bit per trapano PDC, ho assistito in prima persona all'impatto trasformativo che questi bit hanno sul settore. Tuttavia, come qualsiasi strumento complesso, i bit di perforazione PDC non sono immuni ai fallimenti. Comprendere questi fallimenti comuni e implementare misure preventive è cruciale per massimizzare le loro prestazioni e longevità.
Fallimenti comuni di pezzi di trapano PDC
1. Danni del taglierina
Uno dei problemi più diffusi con i bit di perforazione PDC è il danno da cutter. I taglierini sono gli elementi di taglio primari del BIT e qualsiasi danno ad essi può influire significativamente sull'efficienza di perforazione. Esistono diversi modi in cui i taglieri possono essere danneggiati:
- Scheggiatura: La scheggiatura si verifica quando piccoli pezzi si interrompono dal bordo del taglierina. Ciò può accadere a causa di carichi di impatto durante la perforazione, specialmente quando il bit incontra formazioni dure o abrasive. I taglierini scheggiati riducono l'efficienza di taglio della punta e possono portare a usura irregolare su altri taglierini.
- Spalling: Spalling è la rimozione di pezzi più grandi della superficie del taglio. È spesso causato da un calore eccessivo generato durante la perforazione, che può indebolire il legame tra il diamante e il substrato in carburo. I taglierini non possono più tagliare efficacemente la formazione, con conseguente riduzione dei tassi di penetrazione e un aumento dei requisiti di coppia.
- Blunting: Blunting è l'usura graduale del bordo del taglierina nel tempo. È una conseguenza naturale del processo di taglio, ma può essere accelerato perforando formazioni dure o abrasive. I taglierini smussati richiedono più forza per tagliare la formazione, portando ad un aumento del consumo di energia e alla riduzione dell'efficienza di perforazione.
2. Bit Balling
Bib Balling si verifica quando le talee perforate aderiscono alla punta, formando una massa a sfera attorno ai taglierini. Questo può accadere in formazioni morbide e appiccicose come argilla o scisto. La palla bit riduce l'efficienza di taglio del bit impedendo ai taglierini di entrare in contatto con la formazione. Può anche causare una maggiore coppia e trascinamento, portando a un'usura prematura sulla punta e sull'attrezzatura di perforazione.
3. Cracking termico
I taglieri PDC sono sensibili alle alte temperature. Durante la perforazione, l'attrito tra i taglierini e la formazione genera calore, che può far espandere i taglierini. Se la temperatura aumenta troppo rapidamente o raggiunge un livello critico, i taglierini possono rompersi a causa dello stress termico. Il cracker termico può portare a un fallimento improvviso e catastrofico della BIT, con conseguenti costosi tempi di inattività e produttività persa.
4. Fuggire del cuscinetto
In alcuni bit di perforazione PDC, i cuscinetti vengono utilizzati per supportare la rotazione del bit. Il fallimento dei cuscinetti può verificarsi a causa di una serie di ragioni, tra cui lubrificazione impropria, contaminazione e carichi eccessivi. I cuscinetti non riusciti possono causare il giro di oscillazione o vibrare durante la perforazione, portando a un'usura irregolare sui taglierini e una ridotta precisione di perforazione.
Misure preventive
1. Selezione bit corretta
Il primo passo per prevenire gli errori del bit di perforazione PDC è selezionare il bit giusto per l'applicazione di perforazione specifica. Considera i seguenti fattori quando si sceglie un bit di trapano PDC:
- Tipo di formazione: Diverse formazioni richiedono diversi design di taglieri e geometrie di bit. Ad esempio, in formazioni dure e abrasive, si consiglia un po 'con una densità di taglierina elevata e un design di taglieri robusto. In formazioni morbide e appiccicose, un po 'con una faccia liscia e caratteristiche anti-palla possono essere più adatte.
- Parametri di perforazione: I parametri di perforazione, come peso sul bit (WOB), la velocità del rotante e la portata, possono anche influire sulle prestazioni del bit. Assicurati di selezionare un bit compatibile con i parametri di perforazione previsti.
- Condizioni di Wellbore: Le condizioni di Wellbore, come dimensioni del foro, deviazione e temperatura, dovrebbero essere prese in considerazione quando si seleziona un po '. Ad esempio, nei pozzi ad alta temperatura, potrebbe essere necessario un po 'con taglierini resistenti al calore.
2. Parametri di perforazione ottimali
Il mantenimento di parametri di perforazione ottimali è fondamentale per prevenire guasti al bit di perforazione PDC. Ecco alcune linee guida per l'impostazione dei parametri di perforazione:
- Peso su bit (WOB): Applicare il WOB appropriato in base al design del bit e al tipo di formazione. Troppo WOB può causare un'usura eccessiva sui taglierini, mentre troppo poco WOB può causare scarsi tassi di penetrazione.
- Velocità rotante: Seleziona la velocità rotante compatibile con il bit e la formazione. Le alte velocità rotanti possono generare più calore, il che può portare a cracker termici delle taglierine. Le basse velocità del rotante potrebbero non fornire sufficienti azioni di taglio, con conseguenti tassi di penetrazione ridotti.
- Portata: Assicurarsi che la portata del fluido di perforazione sia sufficiente per trasportare le talee dalla punta e per raffreddare le frese. Una bassa portata può causare sfera di bit e un aumento della generazione di calore, mentre una portata elevata può causare un'eccessiva erosione del bit.
3. Ispezione e manutenzione regolari di bit
L'ispezione e la manutenzione regolari del bit di trapano PDC sono essenziali per rilevare e prevenire potenziali guasti. Ecco alcuni suggerimenti per ispezionare e mantenere il bit:
- Ispezione pre-perforazione: Prima di correre il bit nel pozzo, ispezionalo attentamente per eventuali segni di danno o usura. Controllare i taglierini per scheggiare, spalling o blunting e ispezionare il corpo bit per crepe o altri difetti.
- Durante l'ispezione di perforazione: Monitorare i parametri di perforazione e le prestazioni del bit durante la perforazione. Se si nota un comportamento anormale, come un aumento della coppia, la riduzione delle velocità di penetrazione o le vibrazioni, interrompere l'operazione di perforazione e ispezionare il BIT.
- Ispezione post-perforazione: Dopo che la punta è stata estratta dal pozzo, puliscilo accuratamente e ispezionalo di nuovo per eventuali segni di danno o usura. Sostituire eventuali parti danneggiate o usurate secondo necessità.
4. Uso di fluidi di perforazione di alta qualità
Il fluido di perforazione svolge un ruolo cruciale nell'esecuzione della punta del trapano PDC. Aiuta a raffreddare i taglierini, a trasportare le talee dalla punta e lubrificare l'attrezzatura di perforazione. L'uso di fluidi di perforazione di alta qualità può aiutare a prevenire la sfera di bit, il cracking termico e altri guasti. Ecco alcuni suggerimenti per la selezione e l'utilizzo del fluido di perforazione:
- Scegli il fluido giusto: Seleziona un fluido di perforazione compatibile con il tipo di formazione e il design del bit. Ad esempio, in formazioni morbide e appiccicose, un fango a base d'acqua con alta viscosità può essere più adatto. Nelle formazioni dure e abrasive, un fango a base di olio può fornire una migliore lubrificazione e raffreddamento.
- Mantenere le proprietà dei fluidi: Monitorare e mantenere le proprietà del fluido di perforazione, come densità, viscosità e pH, nell'intervallo raccomandato. Le variazioni delle proprietà del fluido possono influire sulle prestazioni del bit e dell'attrezzatura di perforazione.
- Circolazione fluida adeguata: Assicurarsi che il fluido di perforazione venga diffuso correttamente attraverso il bit e il pozzo. Un sistema di circolazione fluido adeguato può aiutare a prevenire il pallone e raffreddare le taglierine in modo efficace.
Conclusione
Come fornitore di bit per trapano PDC, capisco l'importanza di fornire prodotti e soluzioni di alta qualità ai nostri clienti. Comprendendo i fallimenti comuni dei bit di perforazione PDC e implementando le misure preventive delineate in questo blog, è possibile massimizzare le prestazioni e la longevità dei bit di perforazione PDC, ridurre i tempi di inattività e i costi e migliorare l'efficienza complessiva delle operazioni di perforazione.
Se sei sul mercato per bit di perforazione PDC o hai bisogno di maggiori informazioni sui nostri prodotti e servizi, non esitate a farlocontattaci. Saremo lieti di discutere i tuoi requisiti specifici e di fornirti una soluzione personalizzata.

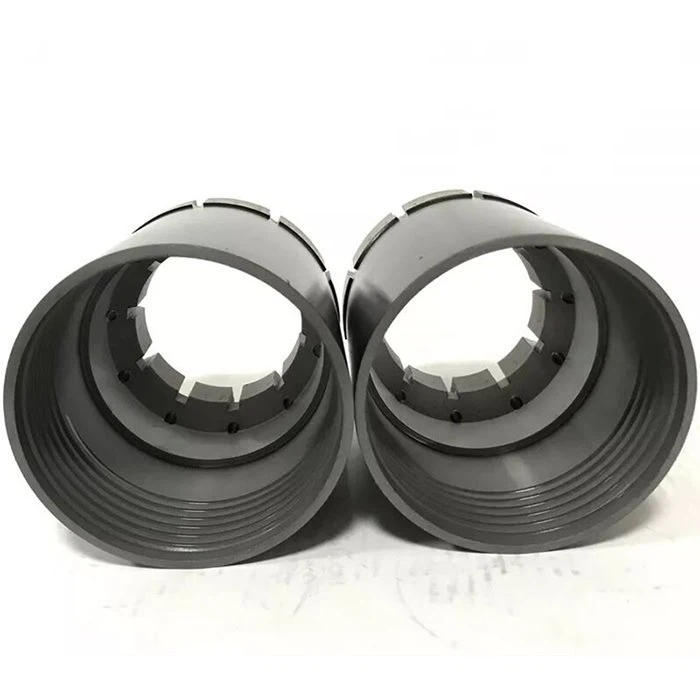

Per ulteriori informazioni sui nostri altri prodotti per trapano, come ilPQ3 Bit core di diamanti impregnato,Bit core di diamanti HQ, EBit core PDC, Visita il nostro sito Web.
Riferimenti
- Mitchell, RF e Miska, SZ (2006). Fondamenti di ingegneria di perforazione. Society of Petroleum Engineers.
- Bourgoyne, AT, Chenevert, Me, Millheim, KK, & Young, FS (1986). Ingegneria di perforazione applicata. Society of Petroleum Engineers.
- Walker, D. (2010). Tecnologia Bit di trapano PDC: una recensione. Journal of Petroleum Science and Engineering, 71 (3-4), 203-212.
